概述：

ZCS-310是STM-1级别的多业务SDH（Synchronous Digital Hierarchy）光传输系统。具有2路STM-1等级群路光口，实现E1和基于GFP封装的以太网等业务的复用和传输。ZCS-310支持全时隙交叉功能，上下电路方便灵活，可作为上下电路复用器或终端复用器，组建点对点、链网、环网网络。设备集成度高、功耗低、性能稳定、安装简便，可以广泛用在电信、电力和金融等行业。

ZCS-310具有3个业务插槽和2个电源插槽，可根据客户需求选择业务卡，为客户提供了更多、更灵活的选择。

产品特点：

• STM-1光接口
• 接口数量：提供2个STM-1光接口。
• 接口类型：支持LC型SFP 光模块，支持热插拔。
• 接口速率：155.520Mbit/s。
• 支持1+1通道保护和2+0无保护两种工作模式，保护倒换时间小于50ms。
• 支持自动激光关断（ALS）功能。
• 支持远端掉电监测（RPD）功能。
• 支持光口设备侧环回功能，方便故障诊断。
• 符合标准：SFP MSA（INF-8074i）、ITU-T G.695、ITU-T G.957、ITU-T G.707、ITU-T G.841、FC-PI V2.0等标准。
• E1接口卡
• 接口数量：单卡提供8E1接口，单台设备最多可选配2张。
• 接口类型：120Ω平衡式RJ45接口(通过电缆适配器转换)，75Ω非平衡式 Mini-BNC接口或BNC接口(通过电缆适配器转换)。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 符合标准： ITU-T G.703, G.742, G.823等标准。
• 10/100M以太网接口卡
• 接口数量：提供4个10/100M以太网电接口。
• 接口速率：10/100Mbit/s。
• 接口类型：以太网电接口RJ45。
• VCG数量：4。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：8K，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1552字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 以太网封装采用GFP-F封装方式，符合ITU-T G.7041建议。
• 支持VCAT虚级联和LCAS链路容量调整方法建议ITU-T G.707，G.7042。

• 符合标准：IEEE802.3系列标准。
• 10/100/1000M以太网接口卡
• 接口数量：提供1个千兆以太网电口和1个千兆以太网光口。
• 接口速率：10/100/1000Mbit/s。
• 接口类型：千兆以太网电接口RJ45，千兆以太网光接口LC。
• VCG 数量：1。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：8K，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1552/2036字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 支持QinQ (Double Tag VLAN)功能。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 以太网封装采用GFP-F封装方式，符合ITU-T G.7041建议。
• 支持VCAT虚级联和LCAS链路容量调整方法建议ITU-T G.707，G.7042。
• 符合标准：IEEE802.3系列标准。
• 定时模式
• 可选内部定时源，符合ITU-T G.813标准。
• 可选光口线路定时（T11、T12）。
• 可选E1支路定时（T21），从第1-63路E1物理接口输入。
• 可选外同步定时（T31、T32）。
• 提供2路外同步时钟输出（T41、T42）接口。
• 支持同步状态消息（SSM）功能。

• 辅助接口
• 提供一路公务电话(EOW)，支持选址呼叫和会议电话。
• 提供1个紧急告警接口（UALMO）和1个非紧急告警接口（DALMO）。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于串口（CONSOLE）和TELNET的CLI命令行管理配置功能。
• 提供资源、安全、告警、性能、配置等五大管理功能。

• 设备参数
• 设备供电
• 支持双电源热备份，可灵活插拔。
• 交流输入范围：AC 176～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于15W
• 物理参数
• 设备尺寸：434mm×44mm×255mm（宽×高×深）
• 设备重量：4.5Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

ZCS-310既可用作TM设备，又可用作ADM设备，组网应用灵活；支持点对点、链网、星型网、环型网络。

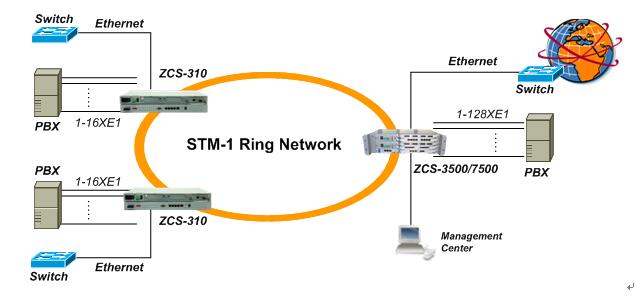

1.环网应用

ZCS-310同ZCS-7500/3500可以组成单环或多切环等复杂网络，满足不同的网络需求。

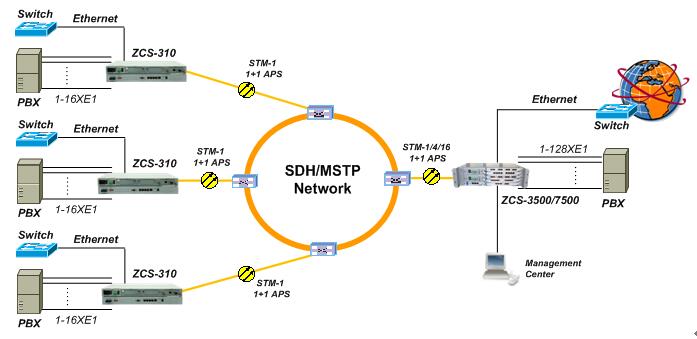

2.点对多点应用

ZCS-310可以同ZCS-7500/3500直接组成环网，也可以跨过SDH/MSTP网络实现点对多点的E1+EOS以太网透明传输。

• 订货信息

ZCC-310  多业务SDH光端机，2XSTM-1光接口，3个业务插槽，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

可选配业务卡：

1.X8-SU  8E1业务卡，8E1 75Ω，Mini-BNC接口，每台设备最多选配2张。

2.X8-DU 8E1业务卡，8E1 75/120Ω，通过电缆适配器转换BNC/RJ45接口，每台设备最多选配2张。

3.XS050  4通道4接口EOS业务卡，4FE以太网接口，4VCG，Port_VLAN+802.1Q_VLAN

4.XS060  千兆EOS业务卡，1GE+1GX以太网接口，1VCG，Port_VLAN+802.1Q_VLAN+QinQ
