概述：

ZCS-300是STM-1级别的63E1 SDH（Synchronous Digital Hierarchy）光传输系统。设备具有两路STM-1等级群路光口，实现63E1业务的复用和传输。ZCS-300支持全时隙交叉功能，上下电路方便灵活，可作为上下电路复用器或终端复用器，组建点对点、链网、环网网络。设备集成度高、功耗低、性能稳定、安装简便，可以广泛用在电信、电力和金融等行业。

产品特点：

• STM-1光接口
• 接口数量：提供2个STM-1光接口。
• 接口类型：支持LC型SFP 光模块，支持热插拔。
• 接口速率：155.520Mbit/s。
• 支持1+1通道保护和2+0无保护两种工作模式，保护倒换时间小于50ms。
• 支持自动激光关断（ALS）功能。
• 支持远端掉电监测（RPD）功能。
• 支持光口设备侧环回功能，方便故障诊断。
• 符合标准：SFP MSA（INF-8074i）、ITU-T G.695、ITU-T G.957、ITU-T G.707、ITU-T G.841、FC-PI V2.0等标准。
• E1接口
• 接口数量：63。
• 接口类型：120Ω平衡式RJ45接口(通过电缆适配器转换)，75Ω非平衡式BNC接口(通过电缆适配器转换)。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 符合标准： ITU-T G.703, G.742, G.823等标准。
• 定时模式
• 可选内部定时源，符合ITU-T G.813标准。
• 可选光口线路定时（T11、T12）。
• 可选E1支路定时（T21），从第1-63路E1物理接口输入。
• 可选外同步定时（T31、T32）。
• 提供2路外同步时钟输出（T41、T42）接口。
• 支持同步状态消息（SSM）功能。

• 辅助接口
• 提供一路公务电话(EOW)，支持选址呼叫和会议电话。
• 提供1个紧急告警接口（UALMO）和1个非紧急告警接口（DALMO）。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于串口（CONSOLE）和TELNET的CLI命令行管理配置功能。
• 提供资源、安全、告警、性能、配置等五大管理功能。

• 设备参数
• 设备供电
• 支持双电源热备份，可灵活插拔。
• 交流输入范围：AC 176～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于25W
• 物理参数
• 设备尺寸：434mm×44mm×255mm（宽×高×深）
• 设备重量：4.5Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

ZCS-300既可用作TM设备，又可用作ADM设备，组网应用灵活；支持点对点、链网、星型网、环型网络。

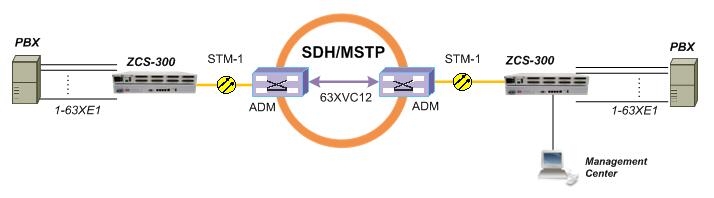

1.点对点应用

ZCS-300既可以通过光纤直接连接，完成63E1的透明传输，也可以跨过SDH/MSTP网络完成63E1的透明传输。

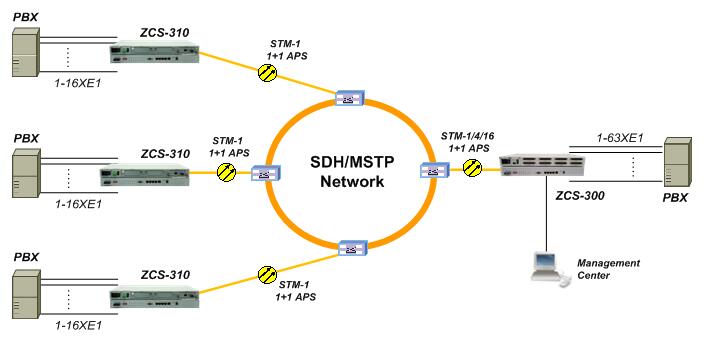

2.点对多点应用

ZCS-300可以同ZCS-310直接组成环网，也可以跨过SDH/MSTP网络实现点对多点的E1透明传输。

• 订货信息

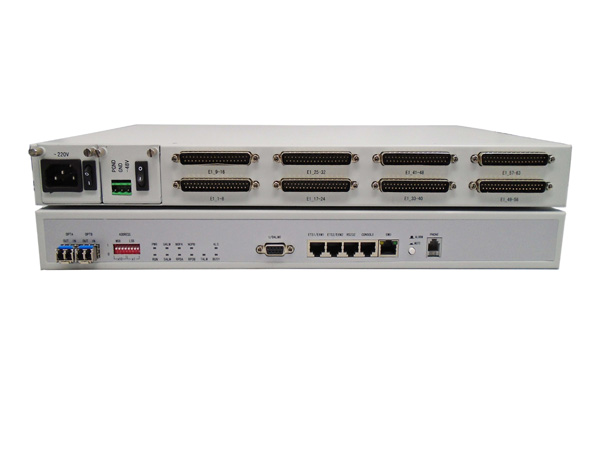

ZCS-300 63E1 SDH光端机，2XSTM-1光接口，63E1 75/120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电
