概述：

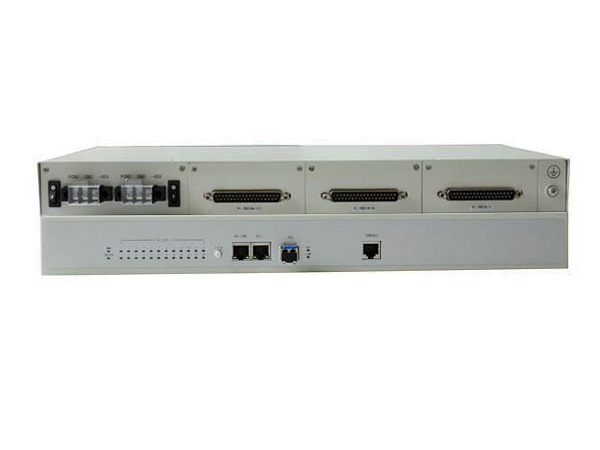

ZCC-1200N 是一款具有反向复用功能及VLAN TAG能力的汇聚型协议转换器，具有3个符合IEEE802.3千兆以太网接口（2个电口和1个光口）和24个E1接口。设备支持点对多点应用，可同时汇聚16个远端的以太网数据业务，线路侧总带宽最大可达到24个E1。

产品特点：

• E1接口
• 接口数量：8，16或24。
• 接口类型：120Ω平衡式RJ45接口，75Ω非平衡式BNC接口(通过电缆适配器转换)。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 系统时钟：
• 本地定时(主时钟)
• 跟踪E1线路定时
• E1线路定时源可以根据信号质量自动切换

• 任意两路E1之间可容忍的最大延时差可达220ms。
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 支持E1环回检测功能，当该E1发生环回，自动切断以太网数据，可有效避免广播风暴发生。
• 符合标准： ITU-T G.703, G.704, G.823等标准。
• 以太网接口
• 接口数量：提供2个千兆以太网电口和1个千兆以太网光口。
• 接口速率：10/100/1000Mbit/s。
• 接口类型：千兆以太网电接口RJ45，千兆以太网光接口LC。
• VCG 数量：16。
• 具备环回检测功能。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：4K，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1552字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 支持QinQ配置（Double Tag VLAN）。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 支持端口链路聚合功能。
• 支持端口限速功能。
• 符合标准：IEEE802.3系列标准。

• 以太网封装
• 单E1模式：支持GFP/HDLC封装，HDLC封装下，支持成帧PCM31/非成帧两种模式。
• 多E1模式：支持GFP封装。
• 支持VCAT虚级联和LCAS链路容量调整方法建议ITU-T G.7042。
• 符合标准：ITU-T G.8040、ITU-T G.7041、ITU-T G.7042、ITU-T G.7043等标准。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于CLI命令行超级终端本地配置管理功能。
• 设备参数
• 设备供电
• 支持双电源热备份。
• 交流输入范围：AC 85～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于12W
• 物理参数
• 设备尺寸：434mm×44mm×210mm（宽×高×深）
• 设备重量：3.5Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结

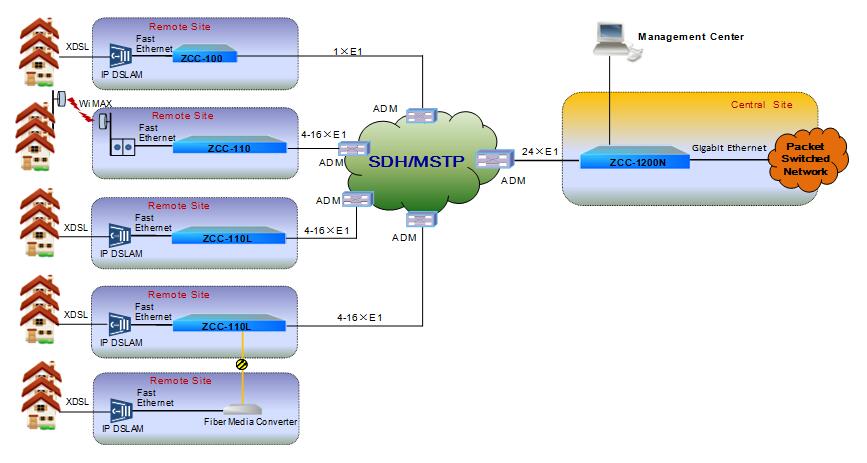

• 典型应用

ZCC-1200N支持点对多点应用，配合远端ZCC-110、ZCC-110L、ZCC-100、ZCC-101等设备，满足用户多样的带宽需求。ZCC-1200N设备支持最多126路E1，16个通道（VCG）。应用中，每个远端用户的以太网业务分别通过不同的VCG通道传输，每个通道（VCG）支持的带宽从1~16E1可调，总带宽为24E1。实际应用中ZCC-1200N通过EoPDH，VLAN等技术，将远端传送过来的以太网业务汇聚到业务中心交换机（Switch）或路由器（Router）。在管理方面，利用E1通道内用户自定义通道传送管理数据，并将本端设备汇聚的远端设备的管理信息传送到本地网管中心。

• 订货信息

ZCC-1200N 24E1 16VCG 千兆以太网汇聚式转换器，2GE+1GX以太网接口，75Ω/120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCC-1200N 16E1 16VCG 千兆以太网汇聚式转换器，2GE+1GX以太网接口，75Ω/120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCC-1200N 8E1 16VCG 千兆以太网汇聚式转换器，2GE+1GX以太网接口，75Ω/120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电
