概述：

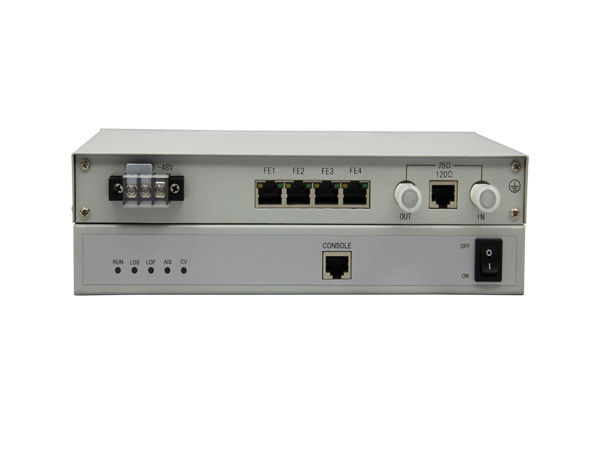

ZCC-101实现4路10/100M以太网数据至1路E1的转换功能，其中E1同时支持75Ω和120Ω接口；本设备功耗低，可靠性高，可应用于局域网延伸、网络隔离和局域网接入等多种应用场合。由于设备支持基于CLI命令行和SNMP两种管理功能，可轻松完成对复杂网络配置、管理和维护。

产品特点：

• E1接口
• 接口数量：1。
• 接口类型：120Ω平衡式RJ45接口和75Ω非平衡式BNC接口。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 系统时钟：
• 本地定时(主时钟)
• 跟踪E1线路定时
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 支持链路故障转移功能LFP，当E1出现LOS\LOF\AIS\E1-RAL告警时，可以控制其以太网电口LINKDOWN。

• 支持GFP/HDLC封装，HDLC封装下支持成帧/非成帧两种模式，成帧模式下带宽N×64Kbps(N=1~31)可设。
• 支持E1环回检测功能，当该E1发生环回，自动切断以太网数据，可有效避免广播风暴发生。
• 符合标准： ITU-T G.703, G.704, G.823等标准。
• 以太网接口
• 接口数量：提供4个10/100M以太网电接口。
• 接口速率：10/100Mbit/s。
• 接口类型：以太网电接口RJ45。
• 具备环回检测功能。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：2K，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1536/2031字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 支持端口镜像功能。
• 支持端口限速功能。
• 符合标准：IEEE802.3系列标准。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于CLI命令行超级终端本地配置管理功能。
• 设备参数
• 设备供电
• 支持双电源热备份。
• 交流输入范围：AC 85～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于12W
• 物理参数
• 标准型设备尺寸：434mm×44mm×175mm（宽×高×深）
• 标准型设备重量：3.5Kg
• Mini型设备尺寸：250mm×34mm×175mm（宽×高×深）
• Mini型设备重量：2.0Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

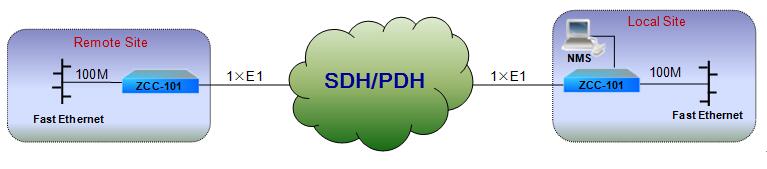

1.点对点应用

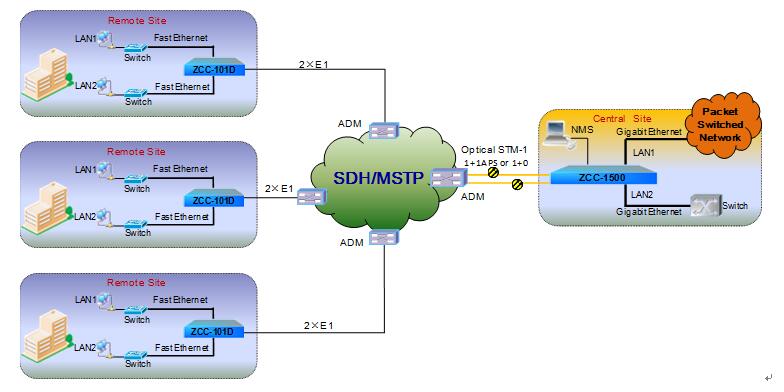

2.点对多点应用

• 订货信息

ZCC-101 1U 19'' 以太网至单E1转换器，4x10/100M以太网接口，75Ω &120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCC-101D 1U 19'' 双系统以太网至单E1转换器，4x10/100M以太网接口，75Ω &120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCC-101M Mini型以太网至单E1转换器，4x10/100M以太网接口，75Ω &120Ω，SNMP管理，AC 220V/DC -48V供电
