概述：

ZCS-7500是新一代开放式的MSTP（Multi-Service Transport Platform）综合业务接入平台，符合ITU-T标准。它具有STM-1、STM-4、STM-16等级的SDH群路光接口；具有SDH/MSTP传送网和IP城域网双向承载能力；能够真正实现高可靠性的综合业务接入。

ZCS-7500具有强大的SDH交叉连接能力和IP数据交换能力，可支持多种业务的灵活调度，完美实现传统E1、PDH光分支、EoS、EoP、PCM语音话路等多种业务的接入和汇聚；它具有完备的业务保护能力，支持多种网络拓扑结构，可被SmartView管理平台所管理，实现业务监控；可应用在大客户专线接入、基站互联以及视频监控等领域。。

产品特点：

• 基本结构

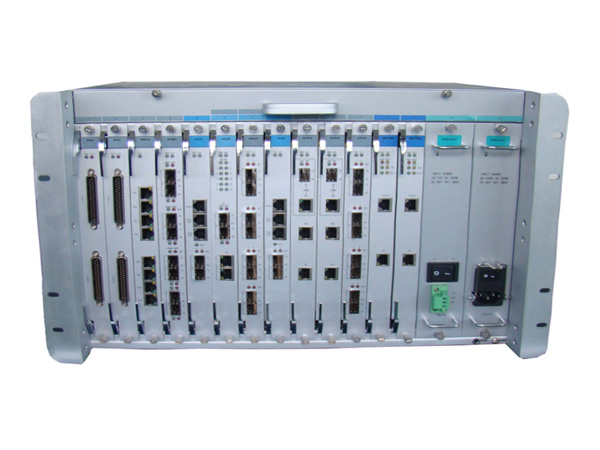

• 19英寸7U插箱，设备提供13个业务槽位、2个电源槽位和1个风扇槽位。
• LVDS无时钟走线背板，SDH和GE独立总线结构。
• 双SDH上联盘、双以太网上联盘、双网管盘、双电源盘结构，系统更安全、更可靠。

• SDH群路STM-N光接口
• 接口数量：最大提供8个STM-1/4个STM-4/4个STM-16光接口。
• 接口类型：支持LC型SFP 光模块，支持热插拔。
• 接口速率：
• STM-1：155.520Mbit/s
• STM-4：622.080Mbit/s
• STM-16：2488.320Mbit/s
• 支持1+1通道保护，实现时钟模块的热备份，保护倒换时间小于50ms。
• 单/双端1+1线性复用段保护和SNCP保护。
• 支持最大98VC4×98VC4、96TU-3×96TU-3、2016TU-12×2016TU-12无阻塞交叉连接。

• 支持点对点、链网、环网及相切环等拓扑结构。

• 支持自动激光关断（ALS）功能。
• 支持远端掉电监测（RPD）功能。
• 支持光口设环回功能，方便故障诊断。
• 符合标准：SFP MSA（INF-8074i）、ITU-T G.695、ITU-T G.957、ITU-T G.707、ITU-T G.841、FC-PI V2.0等标准。
• 1000M以太网线路接口
• 接口数量：最多提供4个千兆以太网电接口和4个千兆以太网光接口。
• 接口速率：10/100/1000Mbit/s。
• 接口类型：以太网电接口RJ45，以太网光接口LC。
• 每张盘可独立汇聚来自于背板的8组千兆以太网数据。
• 符合标准：IEEE802.3系列标准。
• 下行多种业务接口
• 支持下行STM-1/4光分支盘，E1，EoSDH，EoPDH，PCM (FXO/FXS, E&M, RS232/485)等多种支路业务盘。
• 可实现与远端以太网光纤收发器、SDH设备，多业务PDH设备，MSTP设备等互联。
• 支持内置E1误码测试功能。
• 最大提供256个E1接口，符合ITU-T G.703建议。
• 最大提供72个EOS/EOP以太网业务接口。
• 最大提供64个STM-1下行光分支接口。
• 最大提供240个FXS/FXO/E&M业务接口。
• 最大提供120个RS232/RS484/64Kbps数据业务接口。
• EOS/EOP符合VCAT虚级联和LCAS链路容量调整方法建议ITU-T G.7042，G.7043。
• 定时模式
• 可选内部定时源，符合ITU-T G.813标准。
• 可选光口线路定时。
• 可选E1支路定时，从任意1路E1物理接口输入。
• 可选外同步定时。
• 提供外同步时钟输出。
• 支持自动或强制选择定时源。
• 支持自由震荡、跟踪、锁定和保持四种定时模式。

• 支持同步状态消息（SSM）功能。

• 辅助接口
• 设备支持架顶告警输出接口。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备及板卡软件远程在线升级功能。
• 支持基于串口（CONSOLE）和TELNET的CLI命令行管理配置功能。
• 支持DCC管理通道和EXM（扩展网管）管理通道进行网关和网元间管理。
• 支持内嵌DCN网管通道进行服务器和网关间管理。

• 提供资源、安全、告警、性能、配置等五大管理功能。

• 设备参数
• 设备供电
• 支持双电源热备份，可灵活插拔。
• 交流输入范围：AC 176～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于200W
• 物理参数
• 设备尺寸：434mm×310mm×230mm（宽×高×深）
• 设备重量：12Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

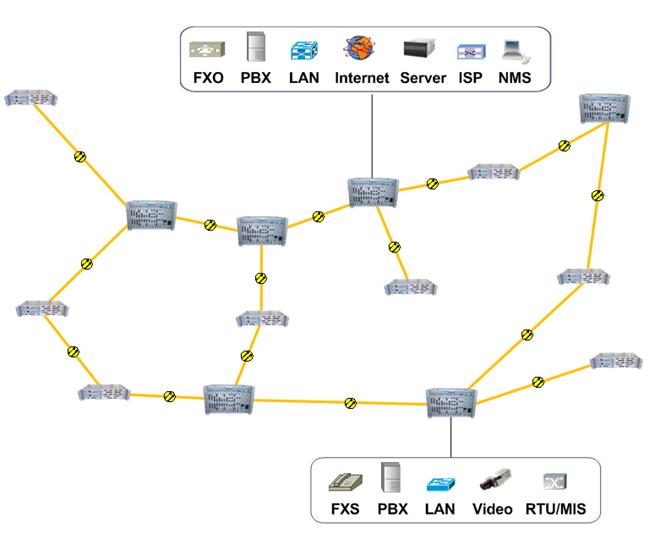

1.环网应用

ZCS-7500/3500 可以应用到电力、公安、石油等专用网络，以满足多种业务的传送要求。

2.点对多点应用

ZCS-7500/3500可以满足以太网，SDH两种业务上联的要求，可广泛用于电信行业的大客户接入网络当中。
