概述：

ZCC-11016实现4路10/100M以太网数据至16路E1的转换功能，满足在16路E1线路上透明传输以太网数据，最高转发速率可达31.68Mbps。ZCC-11016不仅对E1线路和以太网接口提供了完备的告警/状态指示，而且具有以太网数据流量统计等高级管理功能。设备应用在接入网中，可通过基于SNMP的SmartView网络管理平台以及CLI命令，为网络设备的统一管理提供了强有力的支持。本设备集成度高，功耗低，可靠性高，可应用于局域网延伸、网络隔离和局域网接入等多种应用场合。

产品特点：

• E1接口
• 接口数量：16。
• 接口类型：120Ω平衡式RJ45接口，75Ω非平衡式BNC接口(通过电缆适配器转换)。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 系统时钟：
• 本地定时(主时钟)
• 跟踪E1线路定时
• E1线路定时源可以根据信号质量自动切换
• 任意两路E1之间可容忍的最大延时差可达220ms。
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 支持故障E1通道的自动删除，故障消除后该路E1自动恢复使用。
• 传输带宽增大或减少时，不会损伤以太网数据。

• 两端设备的E1支路可以不按序号对应连接，当某个E1支路单方向出现故障时，另一方向仍可工作。

• 支持E1环回检测功能，当该E1发生环回，自动切断以太网数据，可有效避免广播风暴发生。
• 符合标准： ITU-T G.703, G.704, G.823等标准。
• 以太网接口
• 接口数量：提供4个10/100M以太网电接口。
• 接口速率：10/100Mbit/s。
• 接口类型：以太网电接口RJ45。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：1024，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1916字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 支持端口限速功能。
• 符合标准：IEEE802.3系列标准。
• 以太网封装及符合ITU-T相关标准
• 各层协议处理采用国际标准协议，可以同其他厂家遵循同样标准的产品互通。
• 支持以太网GFP-F封装，满足ITU-T G.7041建议。

• 支持VCAT虚级联和LCAS链路容量调整方法，满足ITU-T G.7042建议。
• 支持Ethernet到nxE1映射建方法，满足ITU-T G.7043建议。
• 支持Ethernet至单E1映射建议方法，满足ITU-T G.8040建议。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于以太网的TELNET配置管理功能。
• 支持基于CLI命令行超级终端本地配置管理功能。
• 设备参数
• 设备供电
• 支持双电源热备份。
• 交流输入范围：AC 85～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于10W
• 物理参数
• 设备尺寸：434mm×44mm×210mm（宽×高×深）
• 设备重量：2.5Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

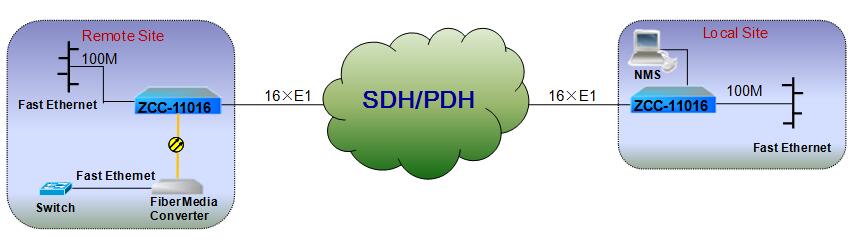

1.点对点应用

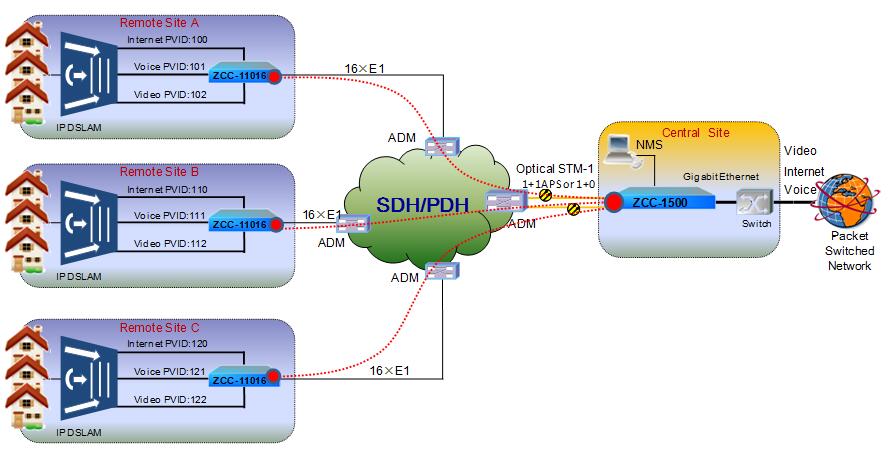

2.点对多点应用

• 订货信息

ZCC-11016 以太网至16E1转换器，4x10/100M以太网接口，16E1, 120Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCC-11016 以太网至16E1转换器，4x10/100M以太网接口，16E1, 75Ω，SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电
