概述：

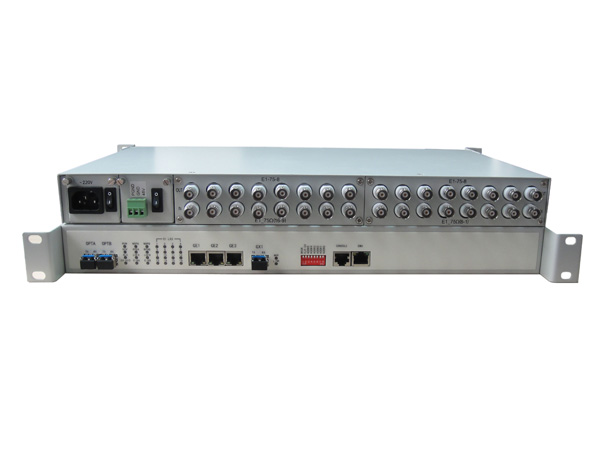

ZCP-250是一款采用超大规模集成电路开发的光传输设备，它以简洁的单板形式实现了4/8/16路E1和4路1000M以太网数据到1.25Gb/s光线路的混合复用及光传输，4路1000M以太网数据通道共享1000M带宽。设备采用模块化结构，通过配置不同类型的E1接口卡以及电源板，可以满足不同应用环境的要求。

设备支持点对点、链形、环形网络拓扑应用，设备集成度高、功耗低、性能稳定、安装简便，可以广泛用在电信、电力和金融等行业。

产品特点：

• 光接口
• 接口数量：提供2个光接口。
• 接口类型：支持LC型SFP 光模块，支持热插拔。
• 接口速率：1.25Gbit/s。
• 支持1+1通道保护和2+0无保护两种工作模式，保护倒换时间小于50ms。
• 支持自动激光关断（ALS）功能。
• 支持远端掉电监测（RPD）功能。
• 支持光口环回功能，方便故障诊断。
• 符合标准：SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准。
• E1接口
• 接口数量：4，8或16。
• 接口类型：120Ω平衡式RJ45接口，75Ω非平衡式BNC接口。
• 接口速率：2.048Mbit/s±50ppm。
• 编码方式：HDB3。
• 支持E1环回和误码测试(Bit Error Ratio Tester)功能。
• 符合标准： ITU-T G.703, G.742, G.823等标准。
• 以太网接口
• 接口数量：提供3个千兆以太网电口和1个千兆以太网光口。
• 接口速率：10/100/1000Mbit/s。
• 接口类型：千兆以太网电接口RJ45，千兆以太网光接口LC。
• 具备以太网环回检测功能，可有效防止了因以太网环回可能导致的网络瘫痪。
• 支持单播帧，多播帧和广播帧。
• MAC地址列表容量：4K，支持MAC 地址动态学习功能。
• 支持最小帧长为64字节，最大帧长为1518/2000/9720字节。
• 支持流量控制和广播风暴过滤功能。
• 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能。
• 支持QinQ功能（Double Tag VLAN）。
• 提供各个以太网端口的性能统计，如错包数、总包数等。
• 支持端口链路聚合功能。
• 支持端口限速功能。
• 符合标准：IEEE802.3系列标准。
• 设备管理
• 支持C/S架构的SmartView管理平台，符合SNMP_V1和SNMP_V2协议。
• 支持设备软件远程在线升级功能。
• 支持基于串行接口CONSOLE的CLI命令行管理配置功能。
• 支持基于以太网接口EMU的CLI命令行管理配置（TELNET）功能。
• 设备参数
• 设备供电
• 支持双电源热备份，可灵活插拔。
• 交流输入范围：AC 85～264V
• 直流输入范围：DC -36～-72V
• 设备功耗：小于12W
• 物理参数
• 设备尺寸：434mm×44mm×255mm（宽×高×深）
• 设备重量：4.5Kg
• 环境温度
• 工作温度：-5℃～55℃
• 贮存温度：-40℃～70℃
• 环境湿度：≤95％，无凝结
• 典型应用

ZCP-250支持点对点，点对两点，环网，链网等组网应用。

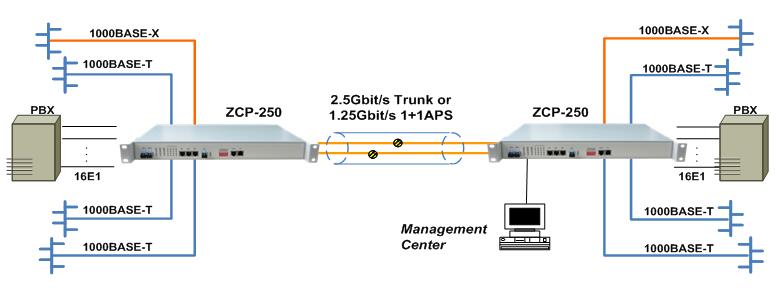

1.点对点应用

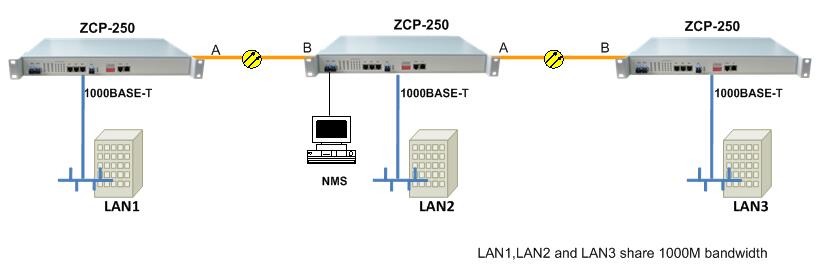

2.链网应用

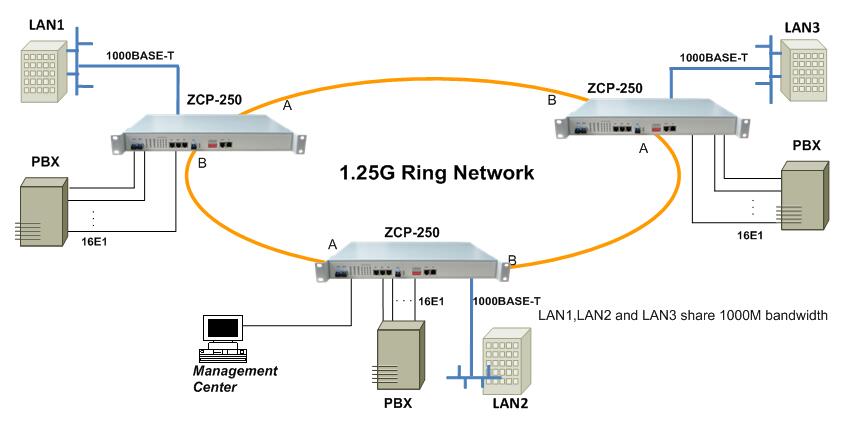

3.环网应用

• 订货信息

ZCP-2504  千兆以太网环网光端机，2XLC光接口，3GE+1GX以太网接口，4E1 75/120Ω， SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCP-2508  千兆以太网环网光端机，2XLC光接口，3GE+1GX以太网接口，8E1 75/120Ω， SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电

ZCP-25016  千兆以太网环网光端机，2XLC光接口，3GE+1GX以太网接口，16E1 75/120Ω， SNMP管理，1U 19''标准机箱，AC 220V+DC -48V供电
